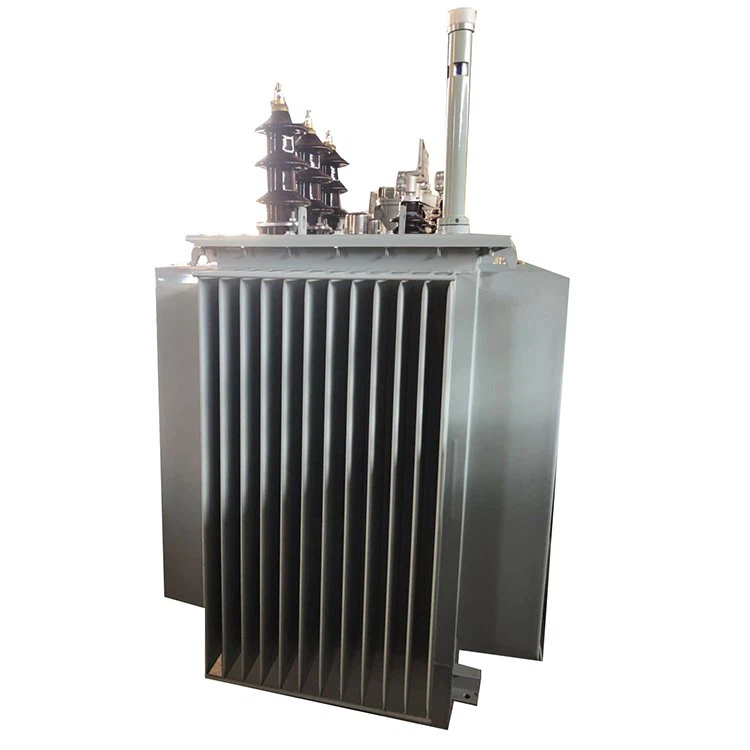

שנאי חלוקה 10KV תלת פאזי שקוע בשמן

המוצרים מיישמים את התקן הלאומי GB1094-2013 Power Transformer ו-GB/T6451-2015 תלת-פאזי-שנאי כוח שקוע בשמן פרמטרים טכניים ודרישות, ומומלצים כמוצרי הציוד העיקריים עבור האזורים העירוניים והכפריים הלאומיים בנייה ושיפוץ של רשת החשמל על ידי נציבות המדינה לכלכלה ולמסחר.

שלח החקירה

פונקציה

תיאור מוצרים

שנאי חלוקה 10KV תלת פאזי שקוע בשמןליישם את התקן הלאומי GB1094-2013 Power Transformer ו-GB / T6451-2015 תלת פאזי פרמטרים טכניים ודרישות של שנאי כוח שקוע בשמן, ומומלצים כמוצרי הציוד העיקריים לרשת החשמל העירונית והכפרית הלאומית בנייה ושיפוץ על ידי נציבות המדינה לכלכלה ולמסחר.

שנאי מסדרת S11 מאמץ חומר באיכות גבוהה לליפוף נחושת, במיוחד יישום הטכנולוגיה החדשה והחומר החדש לבידוד הסליל והחלקים הפעילים, ולכן ללא העומס ואובדן העומס מופחתים כמובן, הביצועים והמבנה אמינים וטובים יותר.

תכונות מוצרים

ביצועים כלכליים טובים

אובדן ללא עומס עבור מוצרי סדרת S11 ירד ב-10.3% בממוצע, זרם ללא עומס ירד ב-22.4% בהתבסס על סדרת S9.

חיי שירות ארוכים

מיכל שנאי מאמץ מבנה הרמטי, מיכל ומכסה טנק יכולים להיות מחוברים על ידי ברגים או מרותכים בחוזקה, שמן השנאי לא ייצור קשר עם אוויר, כך שיאריכו את חיי השירות ביעילות.

אמינות תפעול גבוהה

שפרו את חלקי האיטום הרלוונטיים למיכל, העלו את האמינות וקדמו את הרמה הטכנית כדי להבטיח את אמינות האיטום.

אזור התקנה קטן

מיכל השנאים מסדרת S11-M משתמש ברדיאטור הצלחת הגלי. כאשר טמפרטורת השמן משתנה, הצלחת הגלי תמשיך בהרחבה תרמית, מה שיכול להחליף את תפקידו של משמר השמן. למיכל הצלחת הגלי יש מראה יפה, שטח פחות תפוס.

פרמטר מוצרים

6Kv, 10kV ו-30kVA-2500kVA שנאי כוח עם מחליף ברז מחוץ למעגל

קיבולת מדורגת (kVA)	שילוב מתח			סמל קבוצת חיבור	הפסד ללא עומס R（W）	אובדן עומס R（W）75 מעלות	מתח עכבה (%)	זרם ללא עומס（%）	אורך L（מ"מ）	רוֹחַב W (מ"מ)	גוֹבַה ח (ממ)	מד אופקי * אנכי （מ"מ）	משקל חלקים פעילים (ק"ג)	משקל שמן (ק"ג)	משקל כולל (ק"ג)
	שילוב מתח												משקל חלקים פעילים (ק"ג)	משקל שמן (ק"ג)	משקל כולל (ק"ג)
	מתח גבוה (KV)	טווח הקשה של מתח גבוה	מתח נמוך (KV)
30	6 6.3 10 10.5	±5% ±2×2.5%	0.4	Dyn11 Yzn11 יין0	100	630/600	4	2.8	980	735	1145	400*400	178	78	355



50					130	910/870		2.5	1017	758	1205	450*400	240	92	415
63					150	1090/1040		2.4	1035	785	1285	450*400	285	105	505
80					180	1310/1250		2.2	1065	800	1290	450*400	330	110	540
100					200	1580/1500		2.1	1072	820	1305	450*400	345	116	590
125					240	1890/1800		2	1155	1105	1310	450*550	415	135	705
160					280	2310/2200		1.9	1235	850	1535	550*550	485	155	835
200					340	2730/2600		1.8	1282	860	1557	550*550	582	168	965
250					400	3200/3050		1.7	1310	940	1605	550*550	695	210	1135
315					480	3830/3650		1.6	1465	1120	1915	660*650	855	255	1520
400					570	4520/4300		1.5	1440	1165	1725	660*660	950	295	1590
500					680	5410/5150		1.4	1510	1250	1845	660*650	1150	320	1905
630					810	6200		1.3	1650	1140	1920	660*650	1500	435	2015
800					980	7500	4.5	1.2	2125	1175	2315	820*820	1910	760	3510
1000					1150	10300		1.1	2150	1380	2570	820*820	2125	880	3850
1250					1360	12000		1	2355	1485	2570	820*820	2605	960	4610
1600					1640	14500		0.9	2385	1750	2630	820*820	3125	1150	5420
2000					1940	18300	5	0.4	1940	1400	1700	820*820	2420	780	4200
2500					2290	21200		0.4	2050	1480	1800	820*820	2560	880	4680

הערות:
1. המימד והמשקל ישתנו בהתאם לדרישות. שני נתונים אלו בטבלה יהיו כפופים למסמכי המפעל.
2.עבור שנאי בעל קיבולת מדורגת של עד 500kVA, הערך של אובדן עומס מעל הקו האלכסוני בטבלה חל על קבוצת החיבור Dyn11 או Yzn11. הערך של אובדן עומס מתחת לקו האלכסוני חל על קבוצת החיבור Yyn0.

התעודה שלנו

CERTIFICATE 800-400

מארז מוצרים

PROJECT CASE 800

המפעל שלנו

PRODUCTION WORKSHOP 800

המפעל שלנו משתרע על שטח של 33,300 מ"ר, עם שטח בנייה כולל של 6,100 מ"ר. כיום עובדים 260 עובדים, מתוכם 18 טכנאים העוסקים שנים רבות במחקר ופיתוח של מוצרי שנאים, ו-8 מנהלי תאגידים איכותיים. עם הרחבת קנה המידה של הייצור והגדלת זני המוצרים, היא התפתחה כעת למפעל חדשני היי-טק שכושר ייצור שנתי של יותר מ-1000MVA, המשלב עיצוב, ייצור ומכירה של שנאים מהסוג היבש, אפוקסי. שנאים מסוג יבש יצוק שרף, שנאים מסגסוגת אמורפית ושנאים מיוחדים.

מדוע לבחור בנו

1. מתן פתרונות כוח ארוזים איכותיים בזמן ההובלה הקצר ביותר בתעשייה ללקוחות מסחריים ותעשייתיים.

2. ייצור ואספקת מוצרים לפי תקני האיכות הגבוהים ביותר בתעשייה - ISO 9001 ו-SANS.

3. אנו משקיעים בהחזקת כמויות גדולות של שנאים סטנדרטיים ומתג MV במלאי - אנו מספקים במהירות ומספקים תמיכה חירום 24/7 כדי להבטיח זמן השבתה מינימלי.

4. המחלקות הייעודיות שלנו, התשתית והצוות המיומן שלנו מאפשרים התקנה, שירות ואספקה מהירה ומלאה באתר.
