66KV 3 Phase Two Winding NLTC Step Up Transformer

טווח יחס שנאי מתח גבוה בין 66KV ל-220KV הם המוצרים העיקריים של TAINWEI Electric שיש להם יתרון רב הן באיכות והן במחיר. כל המוצרים נבדקו ואושרו במלואם לפני המשלוח.

שפע מהמוצרים שלנו יוצאו ויושמו בשווקים מעבר לים לגבי תחנות כוח, תחנות משנה, תעשיות מינרלים ועפרות.

TIANWEI electric ידועה ומוערכת בזכות ביצועי המוצרים האמינים והשירותים המשולבים שלה.

נתונים טכניים עבור שנאי כוח NLTC מתפתל מסוג 69kV Class Three Phase Two

מאפיינים:

1) כמות הפריקה המקומית: כמות הפריקה הנראית לעין היא פחות מ-80pC מתחת לפי 1.5 מהמתח הנקוב;

2) רעש: מוצרים של 63MVA ומטה נמוך מ-58 dB (AN);

3) אובדן חשמל: אובדן ללא עומס נמוך ב-30% מזה של תקן חברת החשמל;

4) אמינות: לכל המוצרים בשימוש לא היו נזקים או דליפת שמן התרחשה;

יישום:

מערכת חשמל 60 ~ 220 קילו וולט של תחנת כוח, תחנת משנה, מפעל כרייה וכו'.

טכנולוגיות:

עיצוב: תוכנות מפותחות יחסית מאומצות בחישובים אלקטרומגנטיים, ניתוח חוזק, חלוקה מגנטית של דליפה, הכוח האלקטרו-דינמי והבידוד החשמלי שלה.

יִצוּר:

1. ליבה:

שדרג ביעילות את ביצועי השנאי ללא עומס בשיטות הבאות:

1) הליבה עשויה יריעת סיליקון מגולגלת קרה בעלת אוריינטציית גרגר חדירה גבוהה והחומר נחתך בקו גזירה אוטומטי מתקדם של Germany Geoge GmbH כאשר חריצי החתך נשלטים בתוך 0.02 מ"מ.

2) ייצור יריעות הסיליקון מאמצת טכנולוגיית "ללא עול עליון חפוף" וכל המפרקים המחופפים של יריעת הסיליקון הם 45 קרונות מלאים. יריעות הליבה המשולבות נלחצות באופן אינטגרלי ומודבקות עם שרף אפוקסי כדי להפוך את הליבה של שלוש הרגליים דו-עולית. אחד אינטגרלי חזק ושטוח עם דיוק אנכי טוב, זה משפר ביעילות את הביצועים ללא עומס ומפחית רעשים.

3) לוחות חיזוק משמשים כתמיכה בין רגל הסליל לסליל הפנימי. עול הברזל קשור ברצועת סיבי זכוכית ספוגה בשרף אפוקסי, והחלק התחתון של מיכל השמן מהודק עם ברגים בלחץ נגדי. הברזל העליון והחלק העליון של מיכל השמן קבועים בשלושה מקומות. מכאן שהגוף בתוך מיכל השמן יכול לעמוד ברטט במהלך ההובלה ללא כל תזוזה.

2. סלילה:

1) סליל המתח הגבוה (HV) מאמץ מבנה שזור-רציף כדי לשפר את מאפייני המתח תחת מתח ההשפעה ולהפוך את המתח לפזר שווה. כל התווכים והרפידות מחורצים כדי לשמור על בידוד אמין ביותר.

2) בפיתול השנאי קיים מבנה מנחה שמן זיגזג על מנת לקרר במלואו את כל האזורים בתוך הפיתול, להוריד את עליית הטמפרטורה של הפיתול ואת הנקודות החמות של הפיתול ולהאריך את חיי השירות של הבידוד. מערכת ויסות ה-HV ו-MV מסופקות באופן עצמאי עם פיתול מווסת מתח כדי לאזן את סיבוב האמפר של כל פיתול, להפחית ביעילות את הכוח האלקטרודינמי הצירי הנוצר בקצר של השנאי ולשפר את יכולת העמידות בפני קצר חשמלי פתאומי.

3) הפיתול מאמץ שוליים רדיאליים "0" המתוכננים, בין הליבה לשרוול הנייר של פיתול LV, ובין הפיתולים LV, HV, ויסות המתח, כמו גם לפני הכנסת התווים ולוחית הכיסוי. מיובשים במלואם ומותאמים היטב כדי להבטיח קומפקטיות וריכוזיות טובה במיוחד של כל הפיתול.

3. מיכל שמן ואביזרים

1) קיר המיכל מאמץ יריעת פלדה רחבה, שתקופל למבנה גלי ללא שחבור, באופן זה ריתוכים מופחתים וחוזק מכני משופר, בינתיים, לקיר הגלי יש אפקט מתפצל, ובכך ממלא תפקיד בהפחתת הרעש . שקתות הניתוב וארונות הבקרה של המעגל המשני עשויים כולם מפלדת אל חלד, כך שלכל השנאי יש מראה פשוט וטוב.

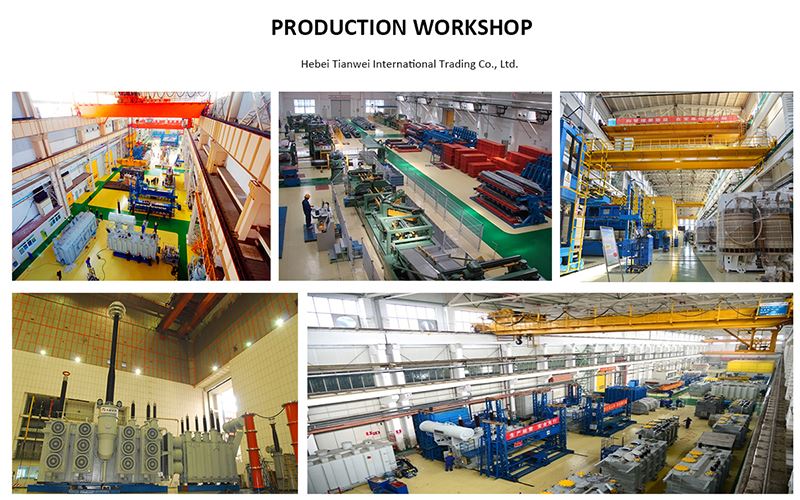

המפעל שלנו משתרע על שטח של 33,300 מ"ר, עם שטח בנייה כולל של 6,100 מ"ר. כיום עובדים 260 עובדים, מתוכם 18 טכנאים העוסקים שנים רבות במחקר ופיתוח של מוצרי שנאים, ו-8 מנהלי תאגידים איכותיים. עם הרחבת קנה המידה של הייצור והגדלת זני המוצרים, היא התפתחה כעת למפעל חדשני היי-טק שכושר ייצור שנתי של יותר מ-1000MVA, המשלב עיצוב, ייצור ומכירה של שנאים מהסוג היבש, אפוקסי. שנאים מסוג יבש יצוק שרף, שנאים מסגסוגת אמורפית ושנאים מיוחדים.

1. מתן פתרונות כוח ארוזים איכותיים בזמן ההובלה הקצר ביותר בתעשייה ללקוחות מסחריים ותעשייתיים.

2. ייצור ואספקת מוצרים לפי תקני האיכות הגבוהים ביותר בתעשייה - ISO 9001 ו-SANS.

3. אנו משקיעים בהחזקת כמויות גדולות של שנאים סטנדרטיים ומתג MV במלאי - אנו מספקים במהירות ומספקים תמיכה חירום 24/7 כדי להבטיח זמן השבתה מינימלי.

4. המחלקות הייעודיות שלנו, התשתית והצוות המיומן שלנו מאפשרים התקנה, שירות ואספקה ​​מהירה ומלאה באתר.
