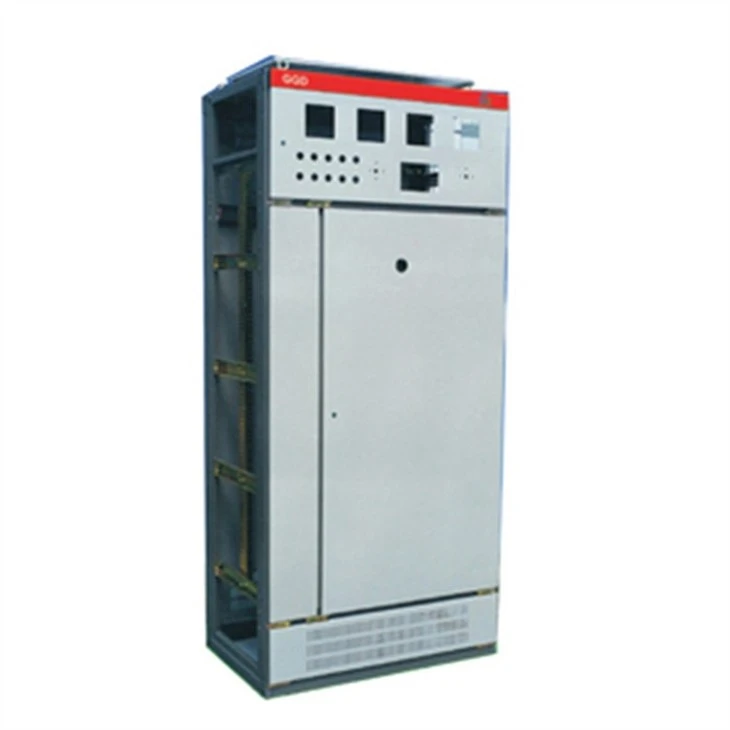

מתג חשמלי תלת פאזי מתח נמוך קבוע

הוא משמש לתאורת חשמל, טרנספורמציה, הפצה ובקרה עבור מערכת הפצת AC עם תדר מדורג 50HZ ומתח פעולה מדורג 380V, זרם נקוב של עד 3150A בתחנות כוח, תחנות משנה, מפעלי מכרה ומשתמשים אחרים.

שלח החקירה

פונקציה

תיאור מוצרים

GGD 3 פאזי מתח נמוך קבוע רכוב מתג משמש לתאורת חשמל, המרת כוח, הפצה ובקרה עבור מערכת הפצת AC עם תדר נקוב 50HZ ומתח פעולה נקוב 380V, זרם נקוב עד 3150A בתחנות כוח, תחנות משנה, מפעלי מכרות ועוד משתמשים.

מתג חשמלי תלת פאזי מתח נמוך קבוע בעל יכולת פריצה גבוהה, זרם עמידה לזמן קצר יכול להיות עד 50KA, פריסת המעגל גמישה והשילוב נוח וכן הלאה. זהו אחד מהמוצרים האופייניים למתקני מיתוג פאנלים קבועים מסוג מורכב בבית.

מתג חשמלי תלת פאזי מתח נמוך קבוע תואם לתקנים הלאומיים GB7251 מתג וציוד בקרה במתח נמוך, תקן בינלאומי IEC 60439 מתג וציוד בקרה במתח נמוך.

מצב הסביבה:

1) טמפרטורת הסביבה: -5 מעלות ~+40 מעלות

2) גובה: פחות או שווה ל-2000 מטר

3) לחות יחסית: פחות או שווה ל-90%(+25 מעלות )

והלחות היחסית לא תעלה על 5% כאשר הטמפרטורה המקסימלית היא 40 מעלות. מותרת לחות יחסית גדולה יותר בטמפרטורה נמוכה יותר. עשוי להיות עיבוי מדי פעם עקב שינוי הטמפרטורה

4) תנאי התקנה: ללא רעידות והלם חמורים, ללא קורוזיה

פרמטר טכני:

תקן טכני מס'				IEC439
רמת הגנה				IP30
				יכול להיות IP20 ~ IP40 על פי בקשות הלקוחות
דֶגֶם	מתח מדורג (V)	זרם מדורג (A)		זרם שבירה קצר חשמלי מדורג (KA)	מדורג עמידה בזרם זמן קצר (1S)(kA)	זרם עמידה בשיא מדורג (kA)
GGD1	380	A	1000	15	15	30
		B	600 (630)
		C	400
GGD2	380	A	1500(1600)	30	30	63
		B	1000
		C	600
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000
מימד (מ"מ)		גָבוֹהַ		2200
		רָחָב		600, 800, 1000
		עוֹמֶק		600, 800
